ポリゴンメッシュの角を見つけるには？頂点の隣接数カウントで簡単判定

Houdini,Houdini自習室,VEX

四角形のオブジェクトの角を取得したい場合は、各ポイント（頂点）に隣接しているポイントの数を調べることで判別できます。

例えば、2x4（Row=2, Col=3）のポイント構成で作られた四角形を考えると、隣接するポイントの数は以下のようになります。

  • 四隅のポイントは 2 個
  • 外周の辺上（角以外）のポイントは 3 個
  • 内部のポイントは 4 個

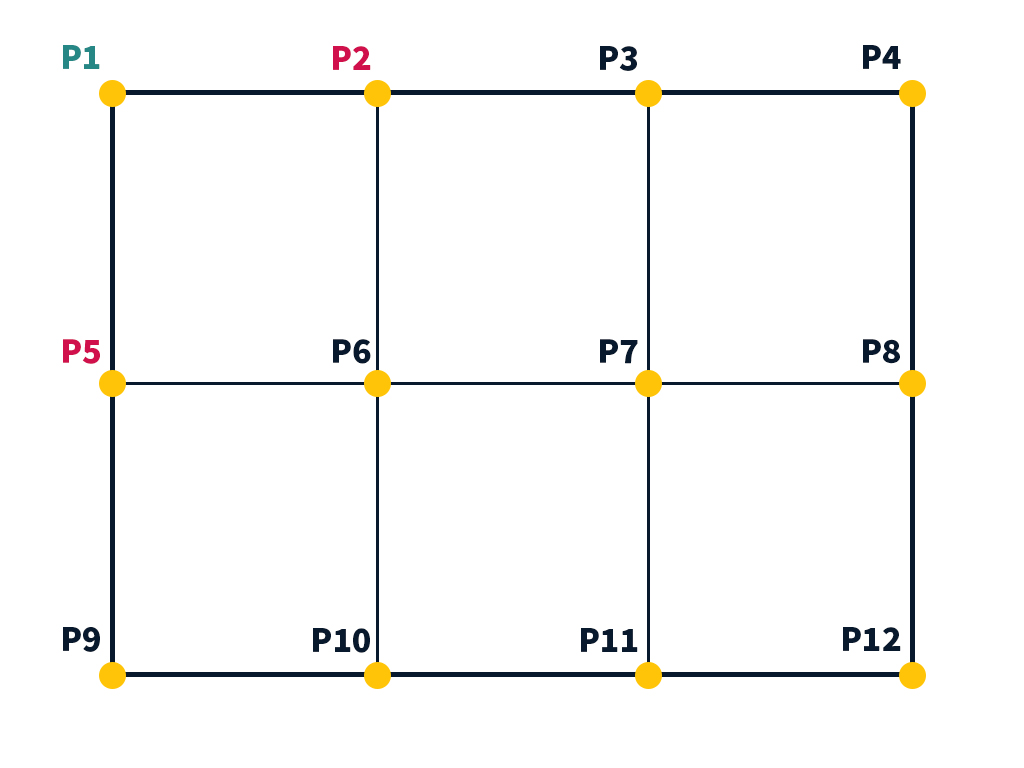

下の画像を例に、ポイント P1 を見てみましょう。

P1 に隣接するポイントは P2 と P5 の2つです。 「P6 も隣接しているのでは？」と思うかもしれませんが、P6 とはエッジ（辺）を共有していないため、ポリゴンメッシュの構造上「隣接頂点」とは見なされません。

実装例

Grid ノードに Attribute Wrangle を接続します。

次の VEX を記述します。

if neighbourcount(0, @ptnum) == 2){
    @Cd = set(1, 0, 0);
}

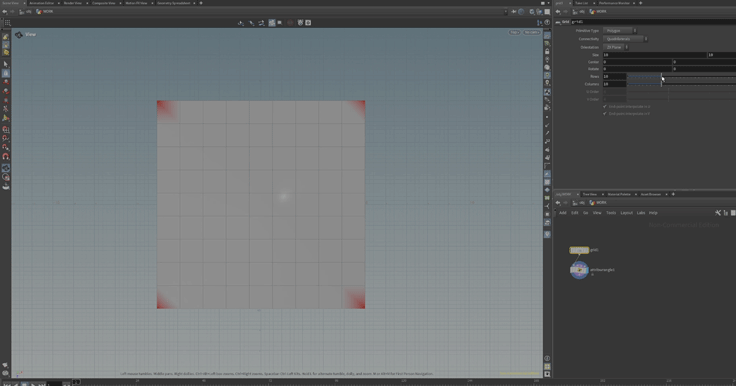

Rows や Columns の値を変えても、四隅だけが赤くなることを確認できるはずです。

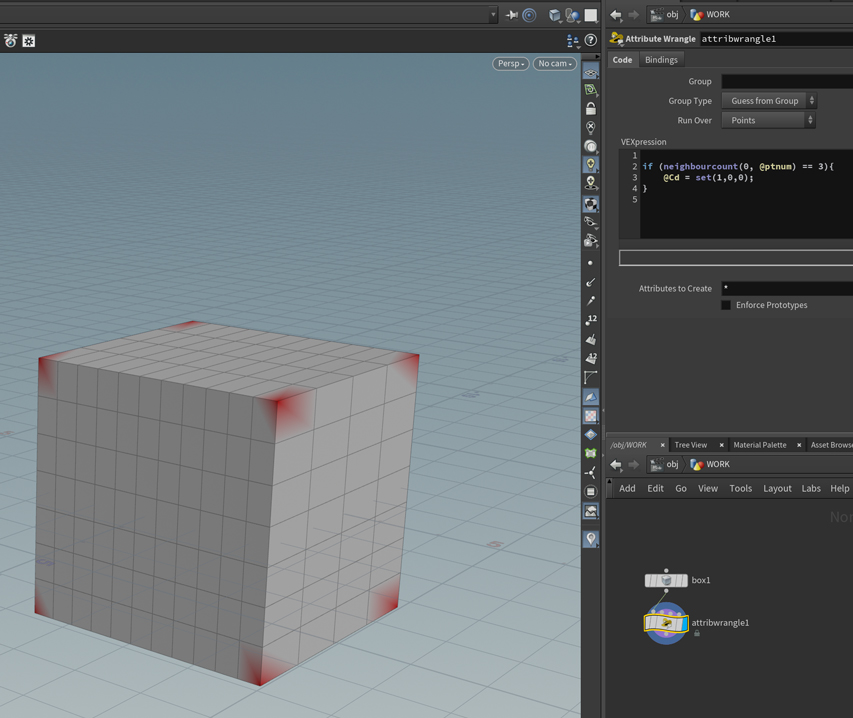

この考え方を使えば、立方体になった場合でも同様に四隅（角）の頂点を取得することができます。立方体の各角は、3 本のエッジだけを持つため、隣接する頂点の数が 3 になります。したがって、neighbourcount() の結果が 3 のポイントを抽出すれば、立方体の8つの角を特定できます。

if neighbourcount(0, @ptnum) == 3){
    @Cd = set(1, 0, 0);
}
